Laserlinse für Laser-Schneid- und Schweißmaschinen

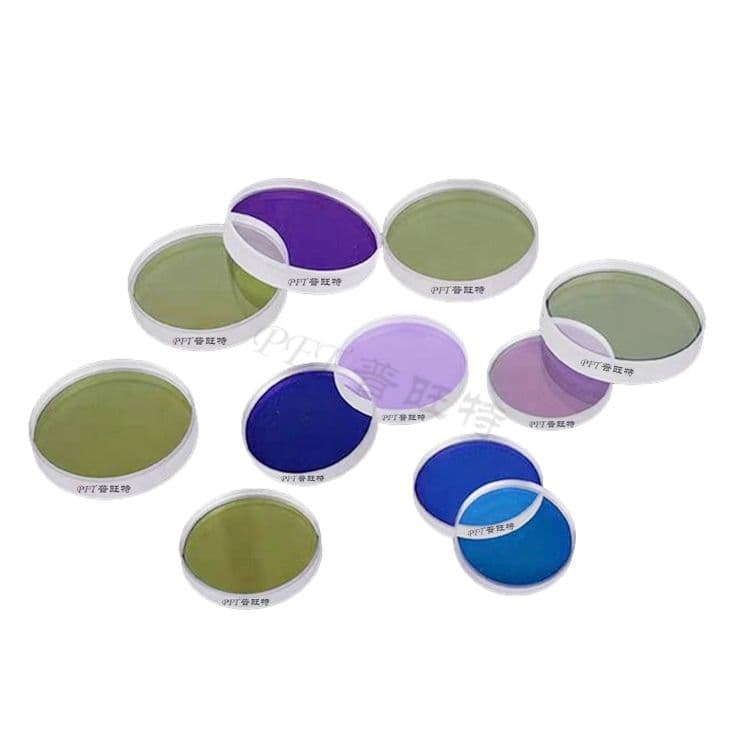

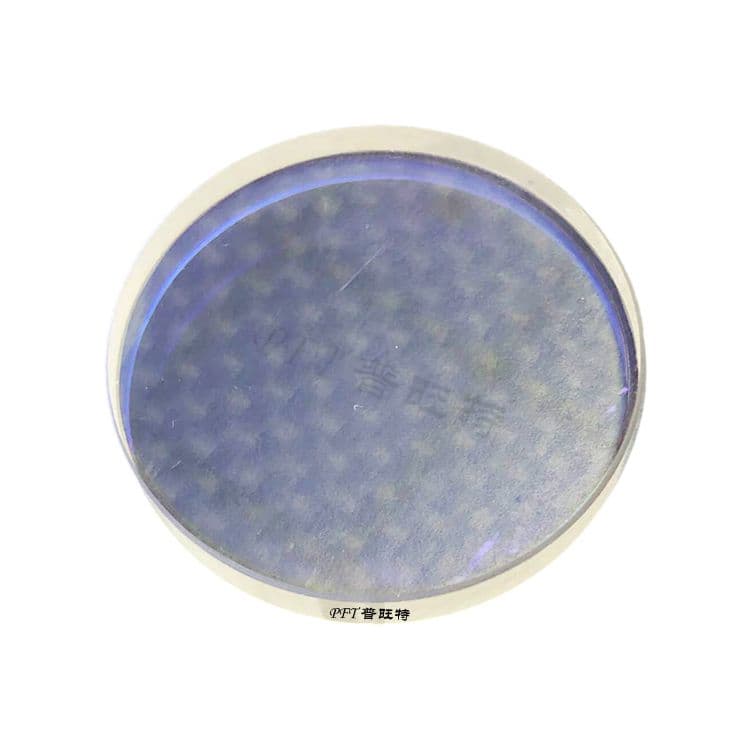

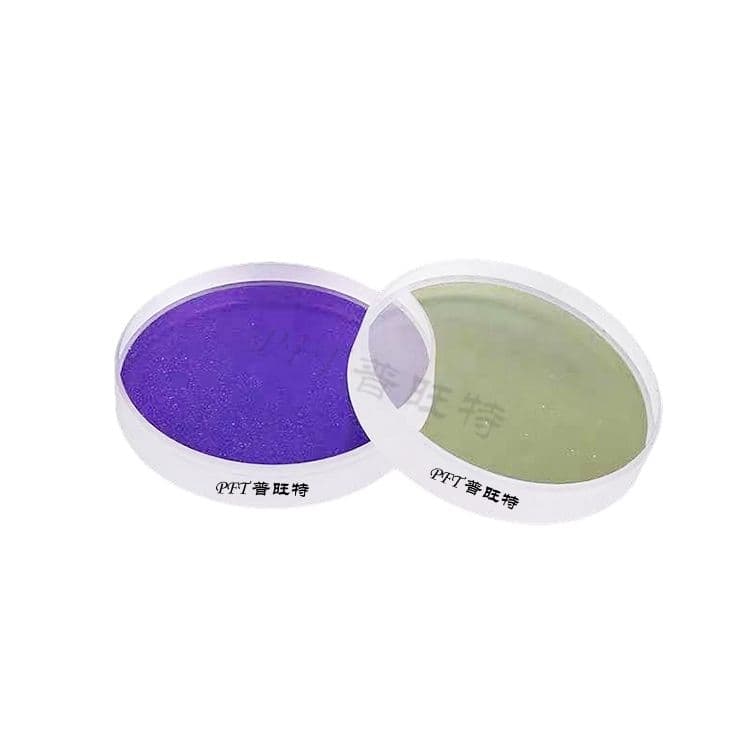

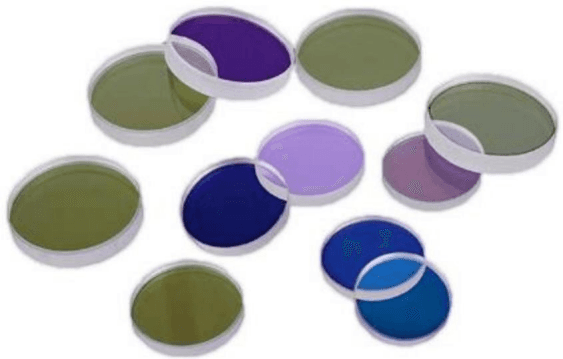

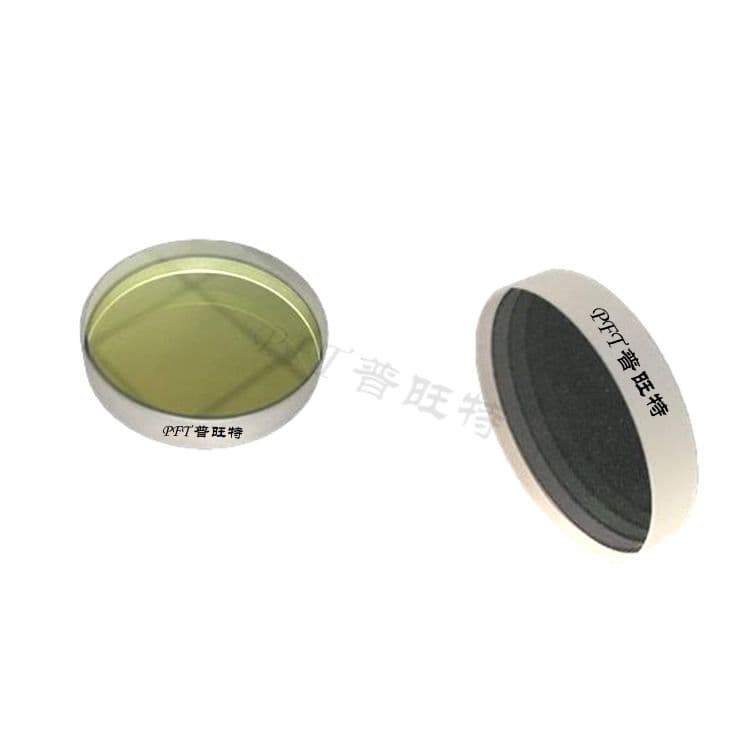

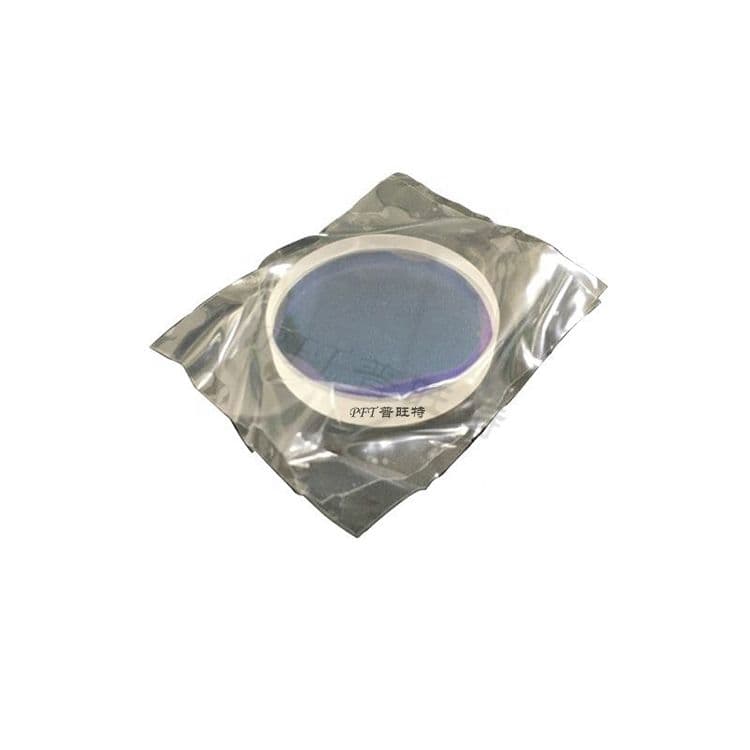

Schutzfenster. Optische Fenster sind flache, planeparallele Platten, die elektronische Sensoren oder Detektoren vor der Außenumgebung schützen. Sie sollten anhand der Materialtransmission oder der mechanischen Eigenschaften des Substrats ausgewählt werden. Optische Fenster verändern die Vergrößerung eines Systems nicht.
Technische Daten
Technische Spezifikationen
- Technische Anforderung
- Handelsqualität / Präzisionsqualität / Hohe Präzision
- Größenbereich
- 1-600mm / 2-600mm / 2-600mm
- Durchmessertoleranz
- ±0.1mm / ±0.025mm / ±0.01mm
- Dickentoleranz
- ±0.1mm / ±0.025mm / ±0.01mm
- Parallelität
- ±3 / ±1 / ±5
- Oberflächenqualität
- 60-40 / 40-20 / 20-10
- Oberflächengenauigkeit
- 1.0λ / N10 / N20
- Fasen
- 0.1-0.5mm*45°
- Substrat
- Quarzglas/CaF2 oder ein anderer optischer Kristall
Technische Daten
Modellspezifikationen
Wischen Sie horizontal, um alle Modellspalten anzuzeigen.
| Durchmesser (mm) | Dicke (mm) | Beschichtung | Durchmesser (mm) | Dicke (mm) |
|---|---|---|---|---|
| 18 | 2 | AR-Beschichtung@1064um oder nach Kundenwunsch | 35 | 4 |
| 20 | 2/3/4 | — | 36 | 2/3/5 |
| 22.35 | 4 | — | 37(10KW) | 7 |
| 24.9 | 1.5 | — | 37(15-20KW)-JGS1 | 7 |
| 25.4 | 4/5 | — | 37(15-20KW)-JP-JGS1 | 7 |
| 27.9 | 4.1 | — | 34-JGS1(15KW) | 5 |
| 28 | 4 | — | 34(15-20KW)-JP-JGS1 | 5 |
| 29.7 | 4.7 | — | 40 | 2/3/5 |
| 30 | 1.5/5 | — | 50 | 2 |
| 34 | 3/5 | — | 55 | 1.5 |
Branchenanwendungsfälle
Anwendungen
- Optische Systeme für Infrarotbildgebung, Überwachung, Infrarotprüfung, Telemetrie und Infrarotspektroskopie
