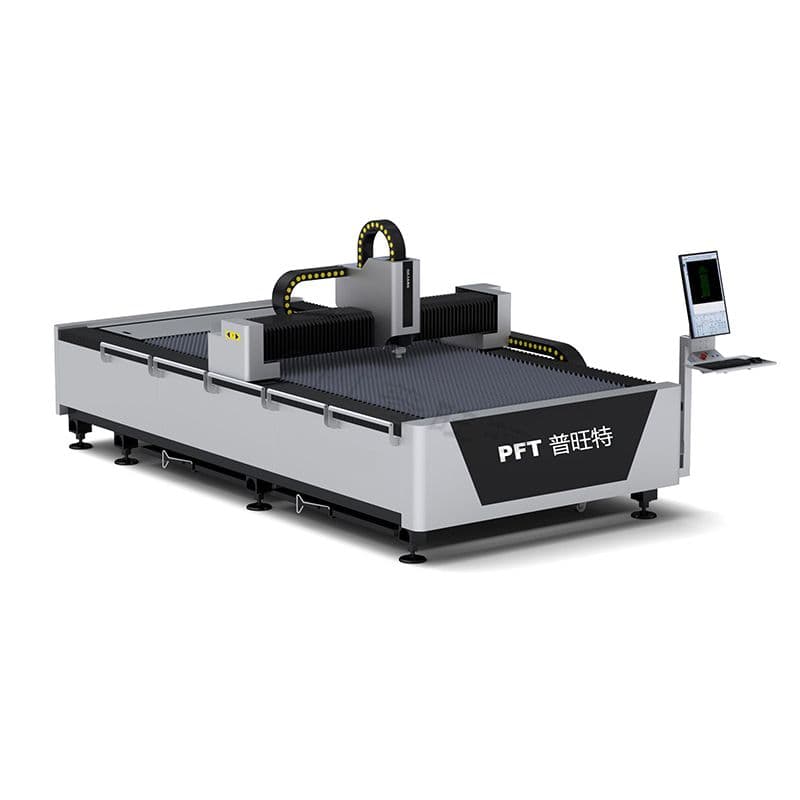

PFT-3015 단일 플랫폼 파이버 레이저 절단기

PFT 레이저 절단기는 금속 가공, 자동차 제조, 항공우주 등 다양한 분야에서 널리 사용되는 효율적이고 정밀한 산업용 절단 장비입니다. 핵심 장점은 고정밀 절단, 빠른 가공 및 지능형 조작으로, 현대 제조업의 효율적인 생산 요구를 충족합니다.레이저 절단기 구매를 환영합니다.

PFT-3015/4015/4020/6015/6020/6025
시리즈 모델
3000mm*1500mm4000mm*1500mm4000mm*2000mm6000mm*1500mm6000mm*2000mm6000mm*2500mm
시리즈별 선택 가능한 작업 영역
13
자재 명세서 항목
10
장비 이미지

01

제품 설명

PFT 레이저 절단기는 금속 가공, 자동차 제조, 항공우주 등 다양한 분야에서 널리 사용되는 효율적이고 정밀한 산업용 절단 장비입니다. 핵심 장점은 고정밀 절단, 빠른 가공 및 지능형 조작으로, 현대 제조업의 효율적인 생산 요구를 충족합니다.

PFT Laser (河北普飞特智能有限公司)는 레이저 절단기의 연구 개발, 생산 및 판매를 전문으로 하며 중국의 여러 유명 고등교육기관과 협력하고 있습니다. 산학 협력과 공동 연구 개발을 통해 고객에게 더 높은 수준의 더 우수하고 빠른 서비스를 제공하고, 선택할 수 있는 신제품을 지속적으로 선보입니다. 레이저 절단기 구매를 환영합니다!

(1) 고정밀 절단: 첨단 레이저 기술을 채택하여 절단 정밀도가 ±0.1mm에 이를 수 있으며, 복잡한 형상을 정밀하게 절단하여 제품의 품질과 일관성을 보장합니다.

(2) 고효율 가공: 고출력 레이저 소스를 탑재하여 절단 속도가 빠르고 생산 효율을 크게 높일 수 있어 특히 대량 생산에 적합합니다.

(3) 지능형 조작: 지능형 제어 시스템을 탑재하여 자동 초점, 자동 초점 등의 기능을 지원합니다. 조작이 간편하고 수동 개입을 줄이며 조작의 어려움을 낮춥니다.

(4) 폭넓은 적용성: 스테인리스강, 탄소강, 알루미늄 합금 등 다양한 소재를 절단할 수 있어 여러 산업의 가공 요구에 대응합니다.

(5) 에너지 절약 및 환경 보호: 저전력 에너지 절약 설계를 채택하고 고효율 집진 시스템을 탑재하여 환경 오염을 줄이며 친환경 제조 개념에 부합합니다.

02

기술 사양

항목값항목값
모델PFT-3015/4015/4020/6015/6020/6025
작업 영역3000mm*1500mm 4000mm*1500mm 4000mm*2000mm 6000mm*1500mm 6000mm*2000mm 6000mm*2500mm반복 위치 정밀도±0.03mm/1000mm
레이저 유형파이버 레이저 발진기지원 그래픽 형식CAD. DXF (등)
레이저 출력1500W/3000W/6000W/12000W작동 환경온도:0-40℃,습도:≤80%, 결로 없음
구동 시스템갠트리 양측 구동 구조전압220V/380V/ 50HZ/60HZ
윤활 시스템완전 자동전체 치수5300mm*2280mm*2250mm
최대 속도120m/min총중량1800kg
최대 가속도1.2G위치 정밀도±0.02mm/1000mm

03

기계 구성

번호모델명칭수량비고
1PFT-3015파이버 레이저 절단기1 세트PFT
2레이저 소스1.5kw/3kw/6kw/12kw1 세트RAYCUS/MAX
3냉각수 칠러파이버 레이저 발진기 전용 냉각수 칠러1 세트Hanli/S&A
4레이저 헤드고정밀 전문가용 파이버 레이저 헤드1 세트BLT/Raytools
5제어 시스템FSCUT/NCStudio/Raytools1 세트Cypcut/Weihong
6서보 모터고속 서보 모터4 세트DELTA
7감속기프랑스산 기어드 모터3 세트프랑스산 기어드 모터
8전기 부품유명 브랜드1 세트Shneider/omron
9가이드 레일유명 브랜드1 세트HIWIN
10랙유명 브랜드1 세트YYC
11비례 밸브유명 브랜드1 세트SMC
12전압 안정기표준1 세트표준
13컴퓨터산업용 컴퓨터1 세트표준

04

제품 구성

기계 부품 및 구성 옵션

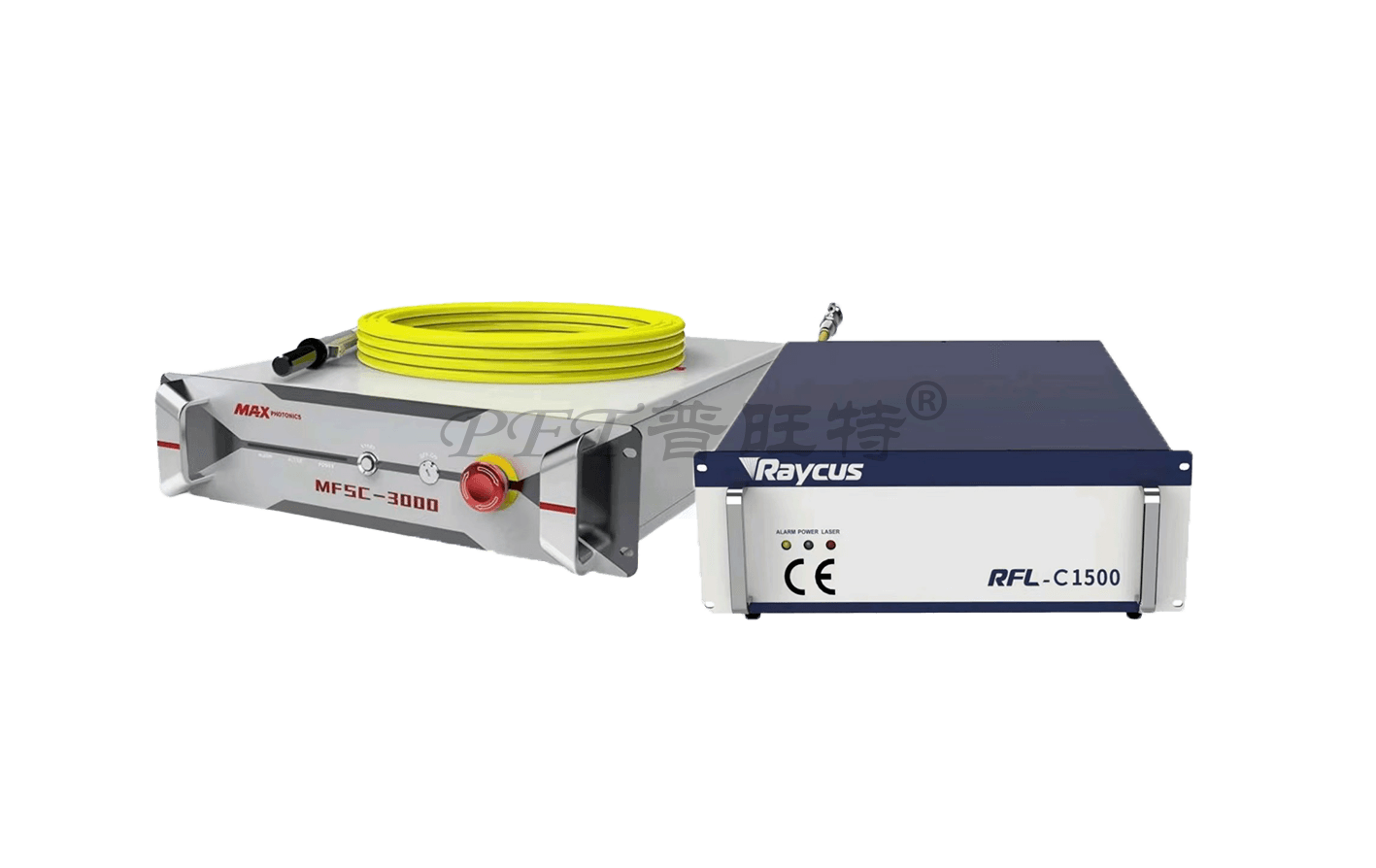

Raycus/MAX 레이저 소스
01

파이버 레이저 절단

Raycus/MAX 레이저 소스

작은 크기, 가벼운 무게, 간편한 통합; 높은 출력과 우수한 빔 품질; 낮은 에너지 소비; 다양한 용도에 적합합니다.

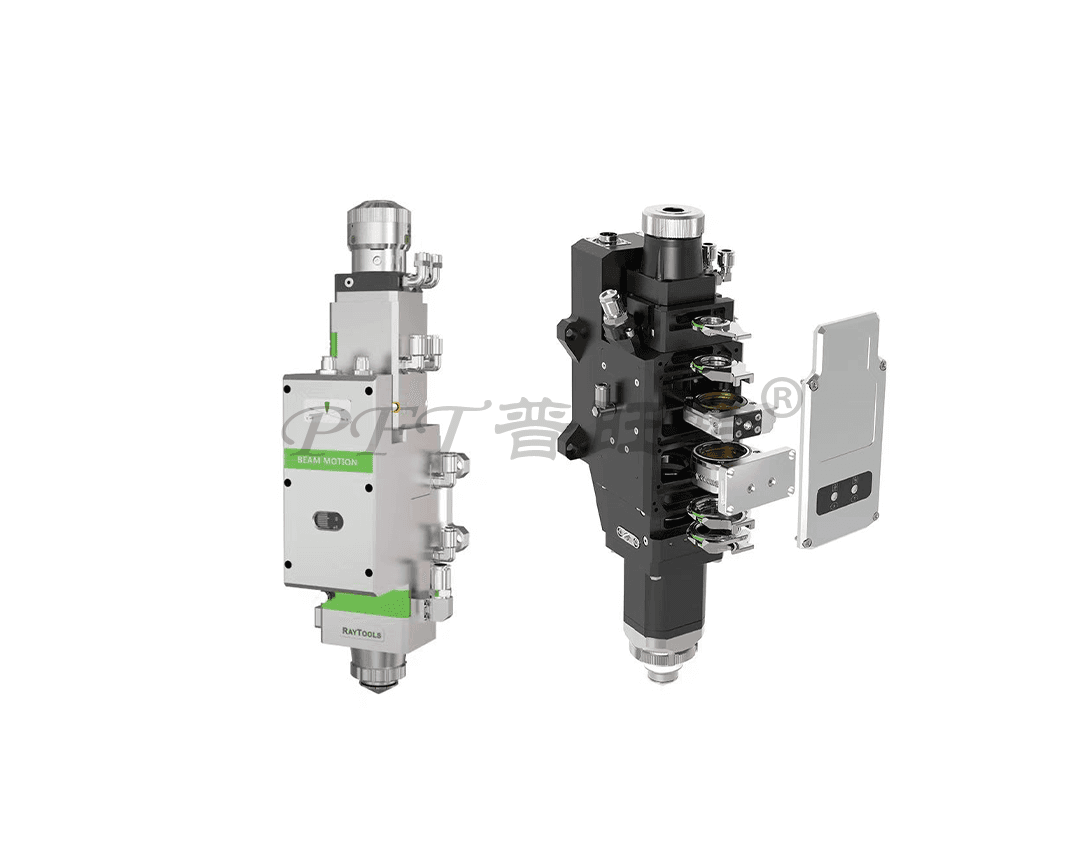

레이저 절단 헤드
02

파이버 레이저 절단

레이저 절단 헤드

충돌 방지, 자동 높이 조절, 정밀 절단 기능을 제공하며 다양한 브랜드 중에서 선택할 수 있습니다.

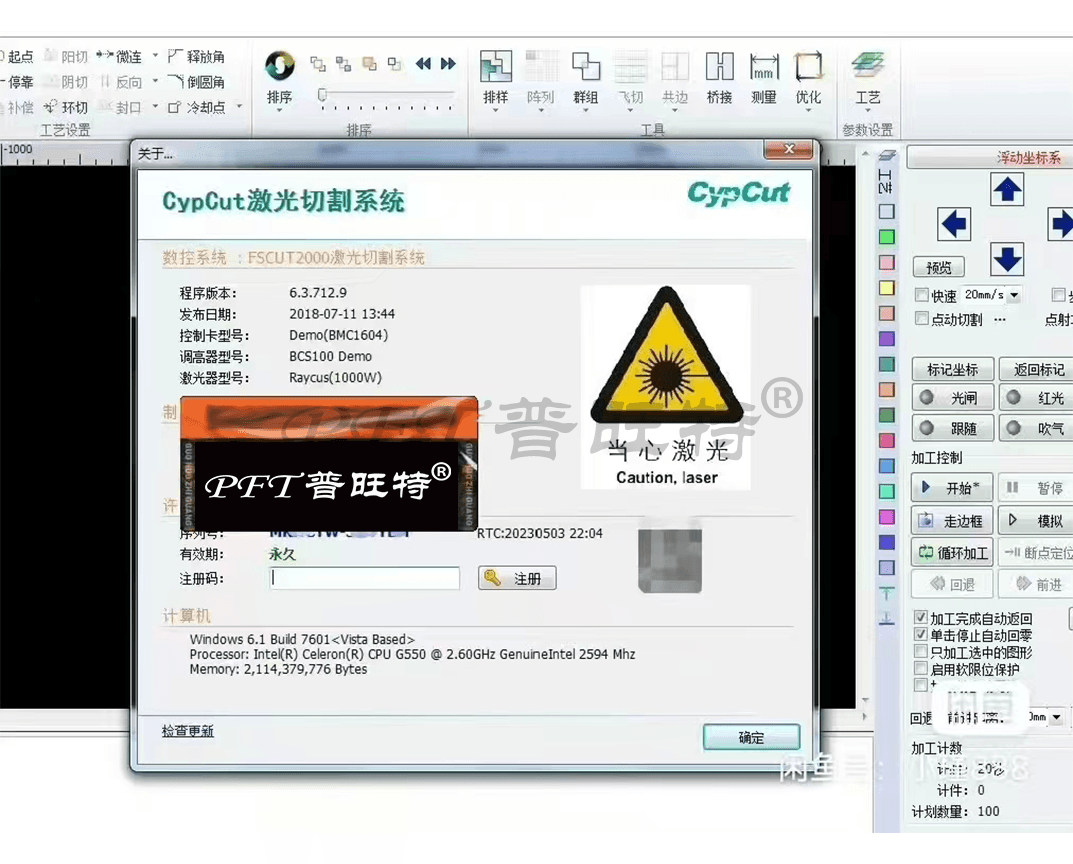

Cypcut 시스템
03

파이버 레이저 절단

Cypcut 시스템

조작이 간편하여 금속 절단을 더욱 지능적이고 편리하게 만듭니다.

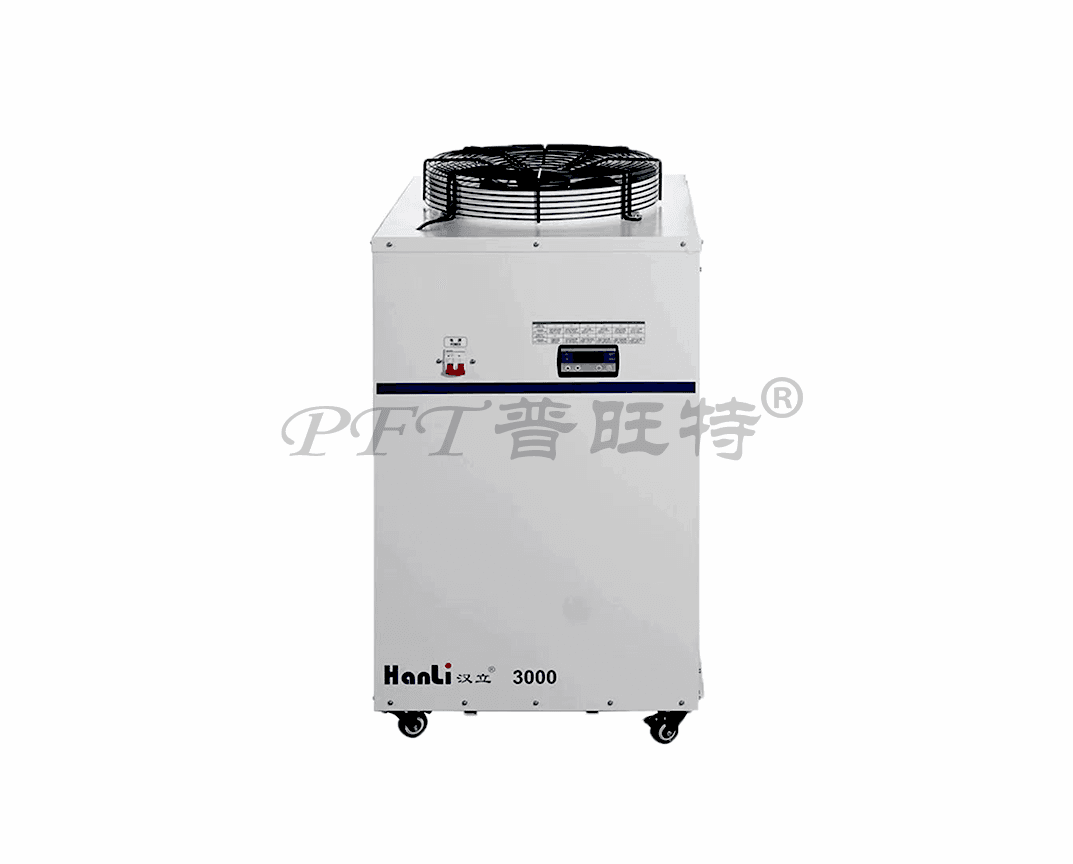

레이저 전용 냉각수 칠러
04

파이버 레이저 절단

레이저 전용 냉각수 칠러

적절한 용량의 칠러를 갖추어 기계 과열을 방지하고 기계 수명을 보장합니다.

인장 가공 알루미늄 빔
05

파이버 레이저 절단

인장 가공 알루미늄 빔

높은 밀도와 강성, 가벼운 무게, 우수한 동적 성능, 강한 변형 저항성 및 높은 유연성을 갖추고 있습니다.

새롭게 개선된 용접 베드
06

파이버 레이저 절단

새롭게 개선된 용접 베드

응력 제거 어닐링 처리를 통해 베드의 매우 높은 안정성과 절단 정밀도를 유지합니다.

서보 모터
07

파이버 레이저 절단

서보 모터

유명 브랜드의 모터를 사용하여 높은 정밀도, 빠른 응답, 높은 효율, 전압 서지 내성 및 긴 수명을 제공합니다.

감속기
08

파이버 레이저 절단

감속기

유명 브랜드의 부품을 사용하며 높은 정밀도, 낮은 소음, 높은 경도, 긴 수명 및 내마모성을 갖추고 있습니다.

기어 랙
09

파이버 레이저 절단

기어 랙

유명 브랜드 제품을 사용하며 직선형 및 헬리컬 기어 옵션을 제공합니다. 고정밀 연삭 가공으로 견고하고 내구성이 뛰어납니다.

전압 조정기
10

파이버 레이저 절단

전압 조정기

높은 전압 조정 정밀도, 구리 코일 설계, 충분한 전력, 안정적인 전압을 제공하며 과전압, 저전압, 과부하, 과열, 시간 지연 및 단락의 여섯 가지 보호 기능을 갖추고 있습니다.

가이드 레일
11

파이버 레이저 절단

가이드 레일

유명 브랜드 제품을 사용하여 높은 위치 정밀도, 내마모성, 소음 감소 및 간편한 교체를 제공합니다.

노즐
12

파이버 레이저 절단

노즐

각 기계에는 고객이 절단 용도를 시험할 수 있도록 20가지 노즐 모델이 기본 제공됩니다.
